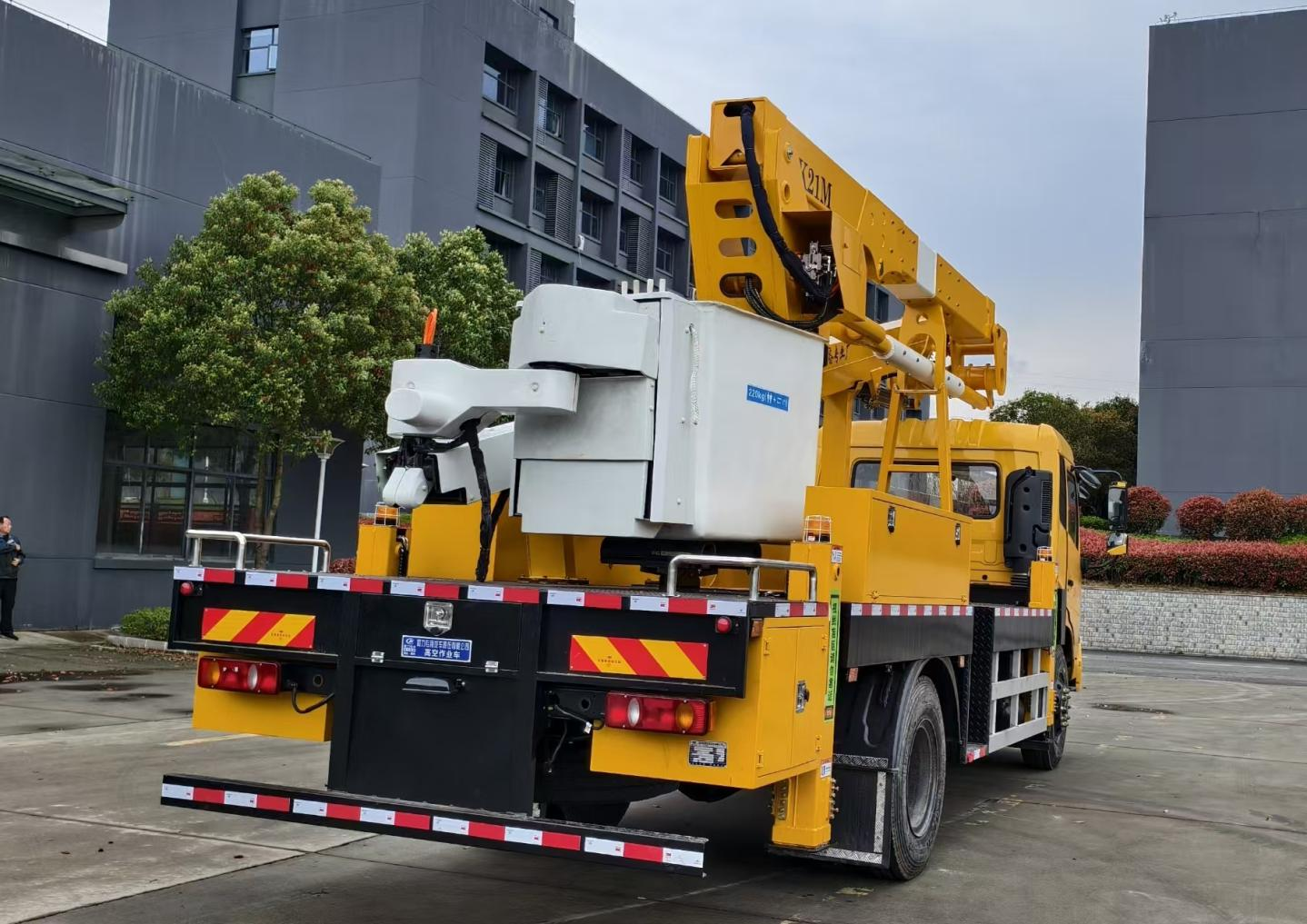

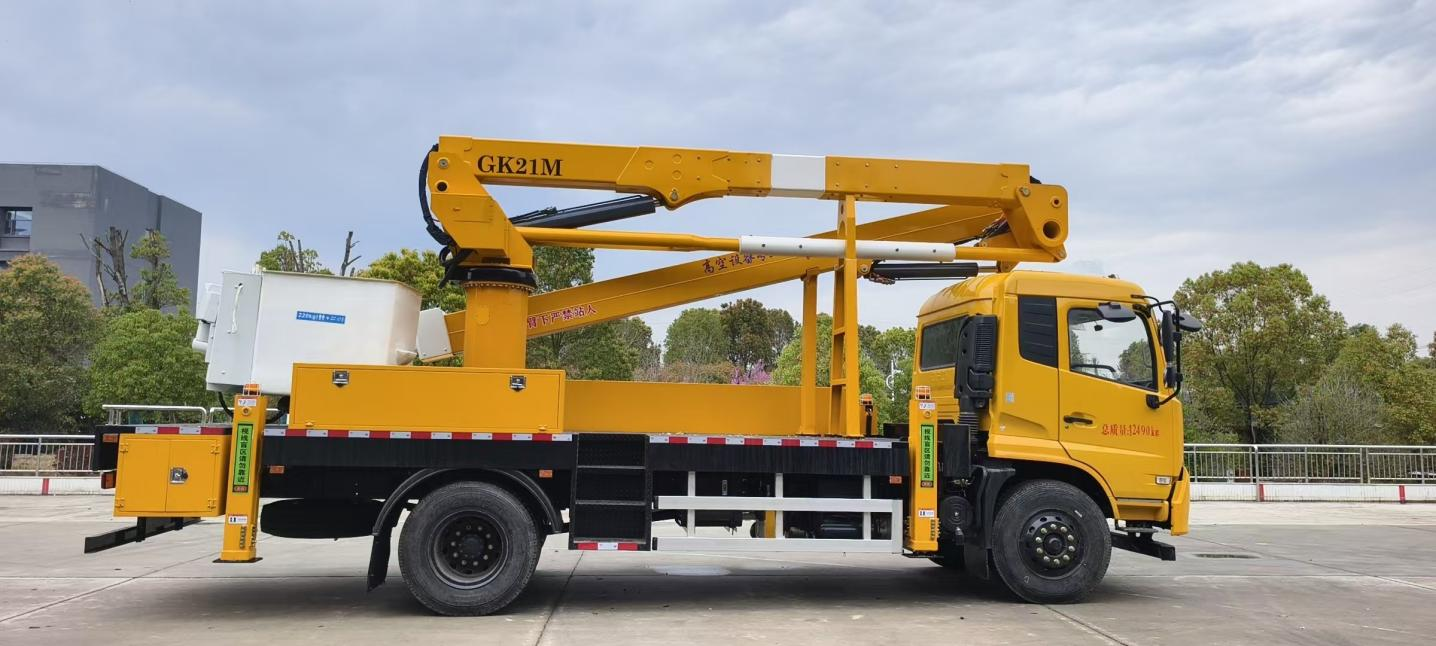

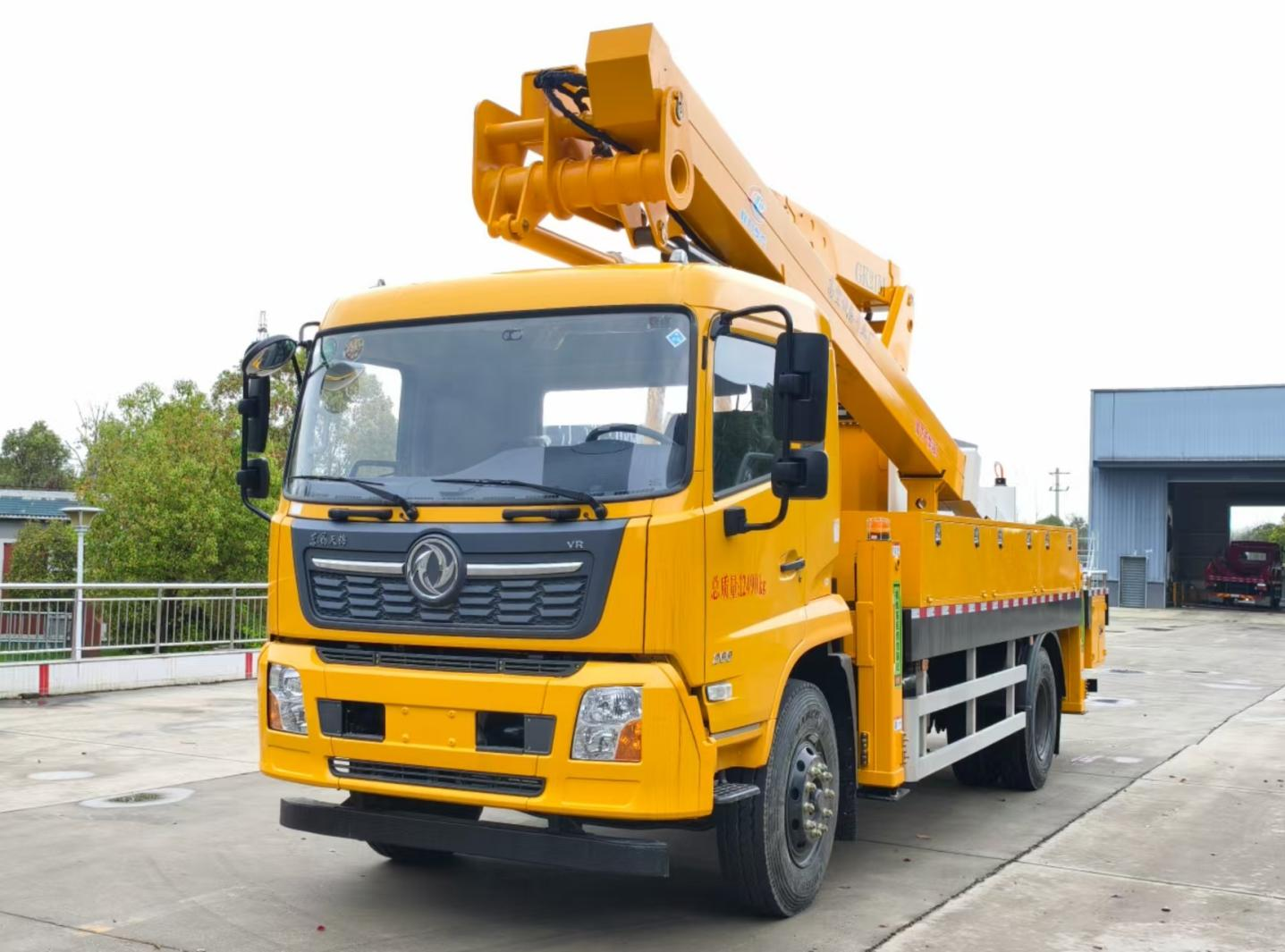

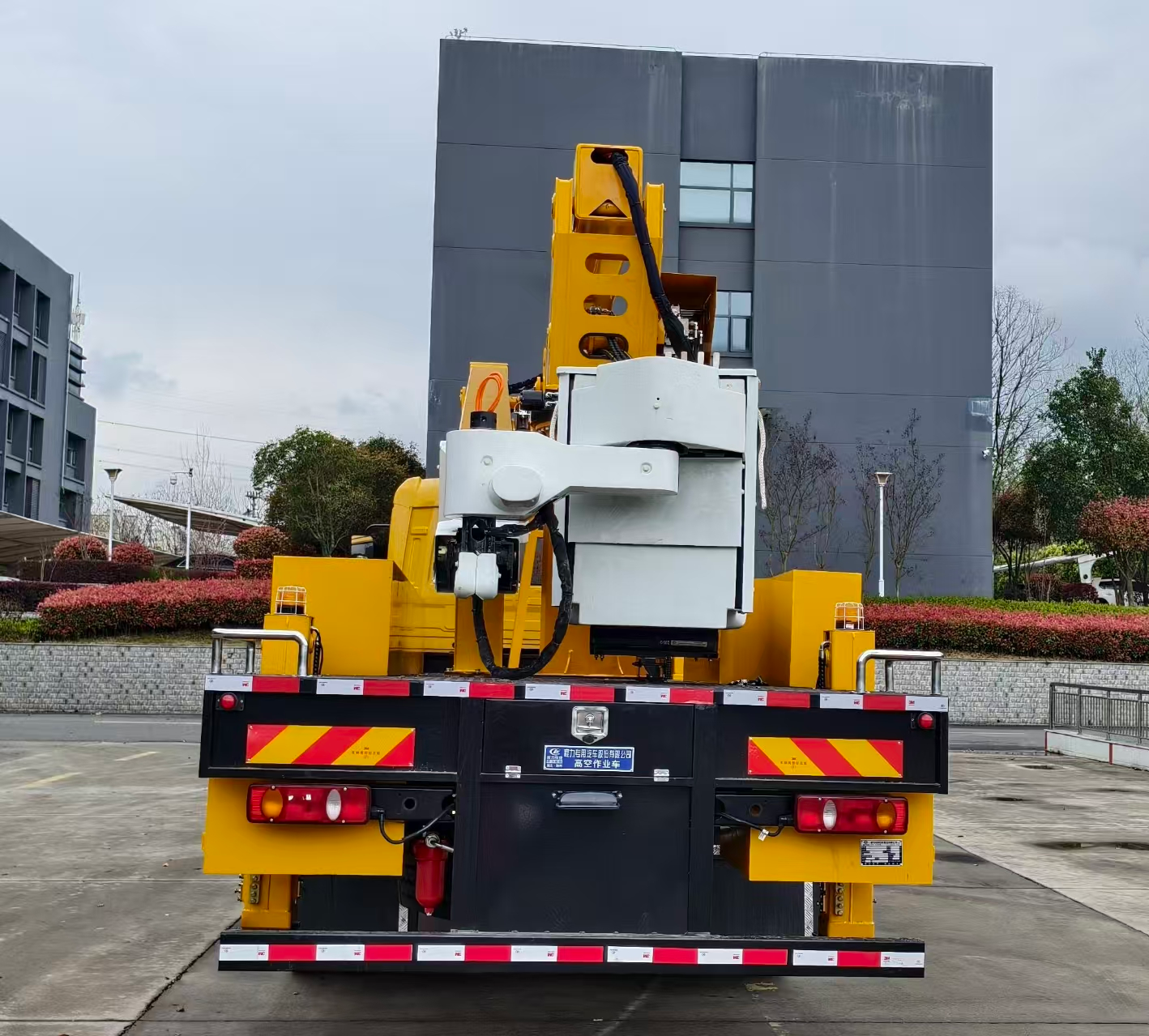

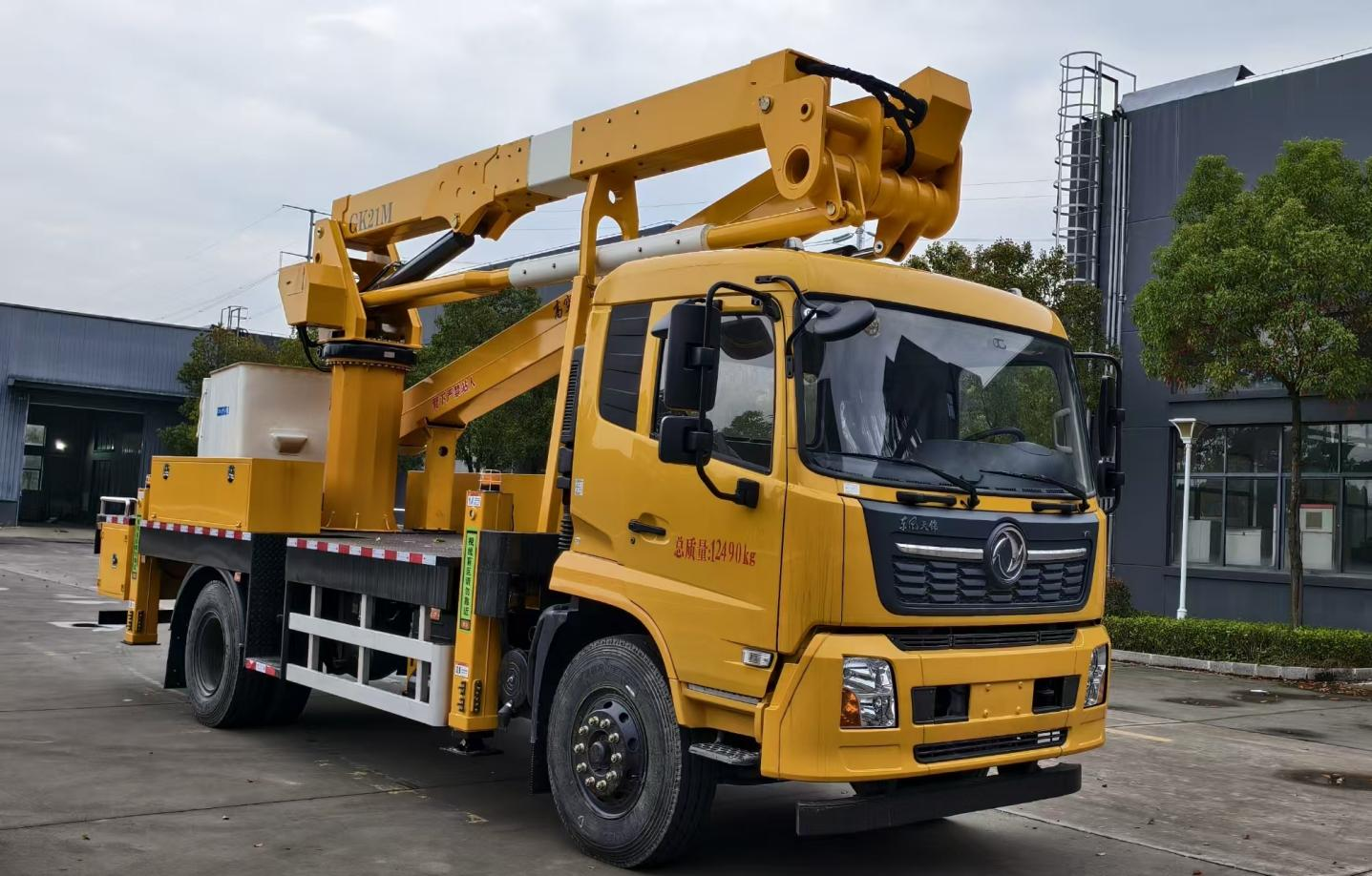

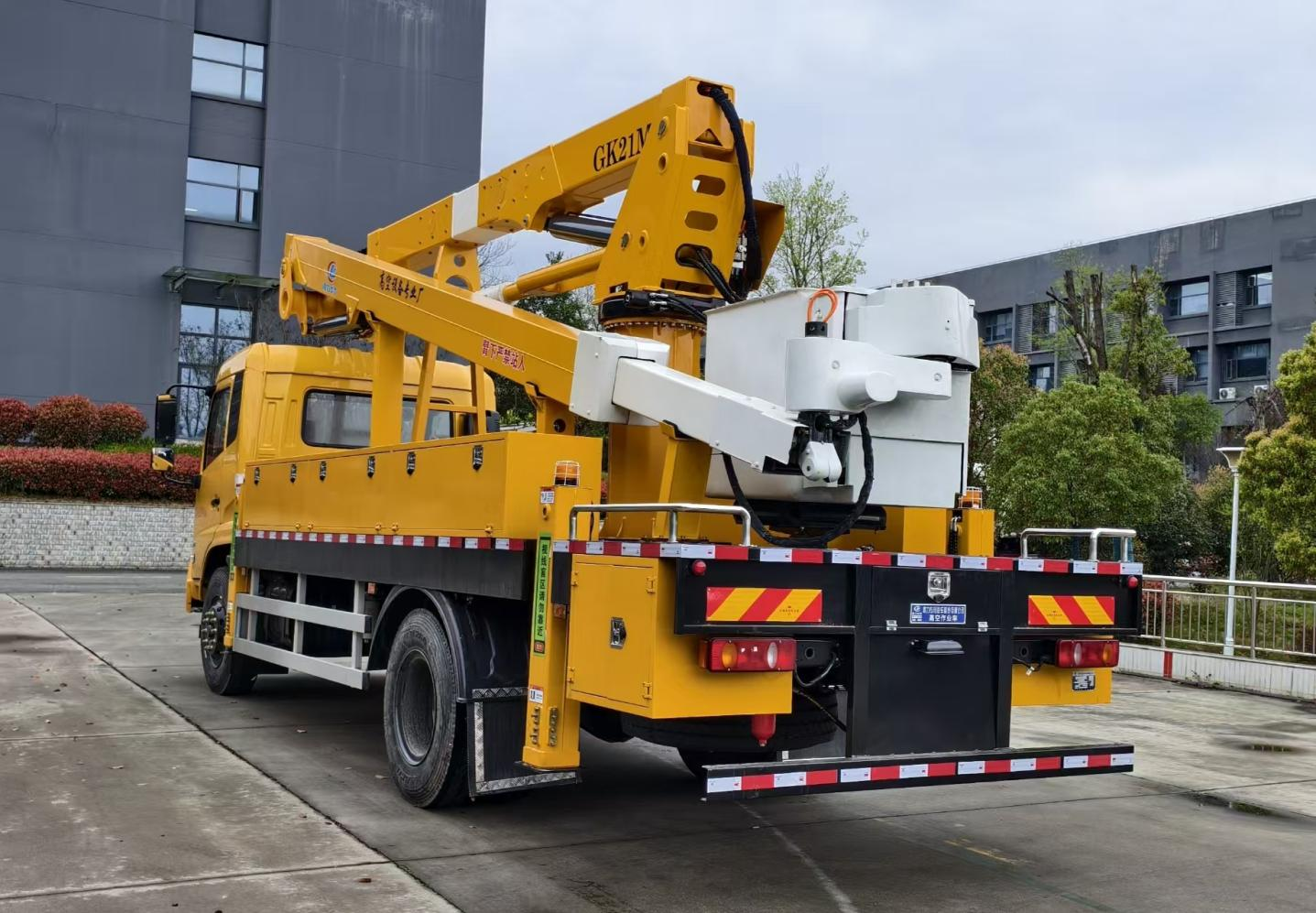

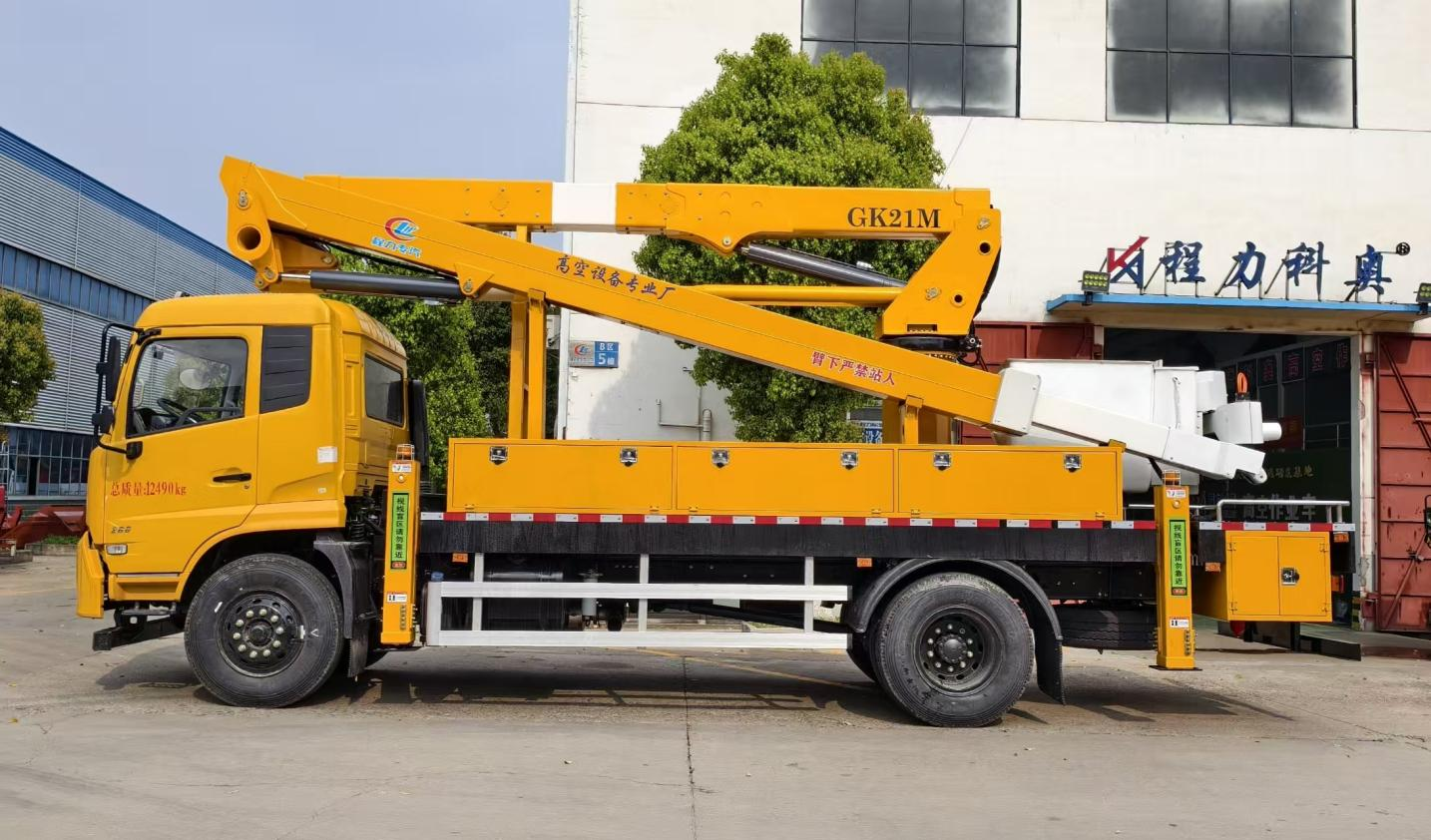

东风天锦绝缘高空作业车 CLW5120JGKADT电力高空车
产品介绍
整车名称：程力威牌绝缘高空作业车
产品参数
整车公告参数
| 整车名称 | 程力威牌绝缘高空作业车 |
|---|---|
| 整车型号 | CLW5120JGKADT |
| 车辆类型 | 东风天锦21.5米混合臂绝缘高空作业车（中型黄牌） |
| 总质量(Kg) | 12490 |
| 驾驶室准乘人数 | 3人 |
| 整车外廓尺寸(mm) | 8840×2500×3980 |
| 轴距(mm) | 4700 |
| 最高设计车速(km/h) | 89 |
| 最小离地间隙(mm) | 240 |
| 接近角/离去角(°) | 17 / 24 |
| 整车标识配置 | 臂下严禁站人、视线盲区警示贴、车顶作业警示灯、双侧大容量密封工具箱、右侧台阶式上车梯、防滑菱形走台碳钢围栏 |
| 程力东风天锦系列产品推荐 |
—— 正文参数 ——
底盘配置
| 底盘型号 | 东风DFH1120E1 |
|---|---|
| 发动机型号 | DDi47E260-60 |
| 排量/功率 | 2970ml / 191kW |
| 燃料/排放 | 柴油，GB17691-2018国VI |
| 驾驶室配置 | 排半驾驶室、原厂冷暖空调、方向助力 |
| 取力系统 | 变速箱直连取力器，配备行车取力互锁，防止行驶误操作 |
| 通行优势 | 中型大承载底盘，21.5米超高作业高度与超大侧作业半径，混合臂越障能力强，适配城乡10-35kV干线电力不停电检修 |
上装配置
| 绝缘作业斗配套 | 1050×750×1000mm玻璃钢双人绝缘斗，45kV耐压内衬、防雨防护罩、进出防滑踏步；斗内可控制发动机点火、熄火、紧急停止 |
|---|---|
| 臂架结构 | 折叠伸缩混合臂搭配绝缘小拐臂，可选绝缘液压吊钩；油缸直推伸缩，浮动滚轮+封闭式拖链双重保护绝缘层与油管 |
| 操控系统布局 | 转台、作业双操作台，支持有线+无线双电控；3D多功能操作手柄，全液压比例无极调速，动作平稳无冲击 |
| 液压核心部件 | 进口绝缘油管、意大利双向/单向平衡阀、国产高压液压锁、法国IP67防水检测开关，整套液压系统稳定耐用 |
| 绝缘核心设计 | 绝缘纤维湿法缠绕成型，预留1.0–1.5m加长绝缘预伸段；整机通过45~95kV工频耐压、泄漏电流检测，符合DL/T976-2017带电作业标准 |
| 全套安全保护装置 | 上下车互锁、行车取力互锁、油缸止回缩、支腿防回缩液压锁、应急电动液压泵、整车水平检测仪、多位置紧急停止、液压过载多重防护 |
| 支腿系统 | 前后独立H型液压支腿，横向6400mm、纵向4600mm跨距，主副式液压自动调平，作业稳定防倾翻 |
| 储物与通行配套 | 车身两侧大容量密封工具箱，收纳全套电力绝缘检修工具；右侧加宽台阶上车梯，菱形防滑走台围栏，管线内藏适配复杂线路穿行 |
| 适用作业场景 | 10–35kV高压线路不停电检修、变电站设备运维、道路路灯抢修、户外广告牌安装、高大乔木修剪；21.5米超大作业幅度适合长距离干线电网养护 |
