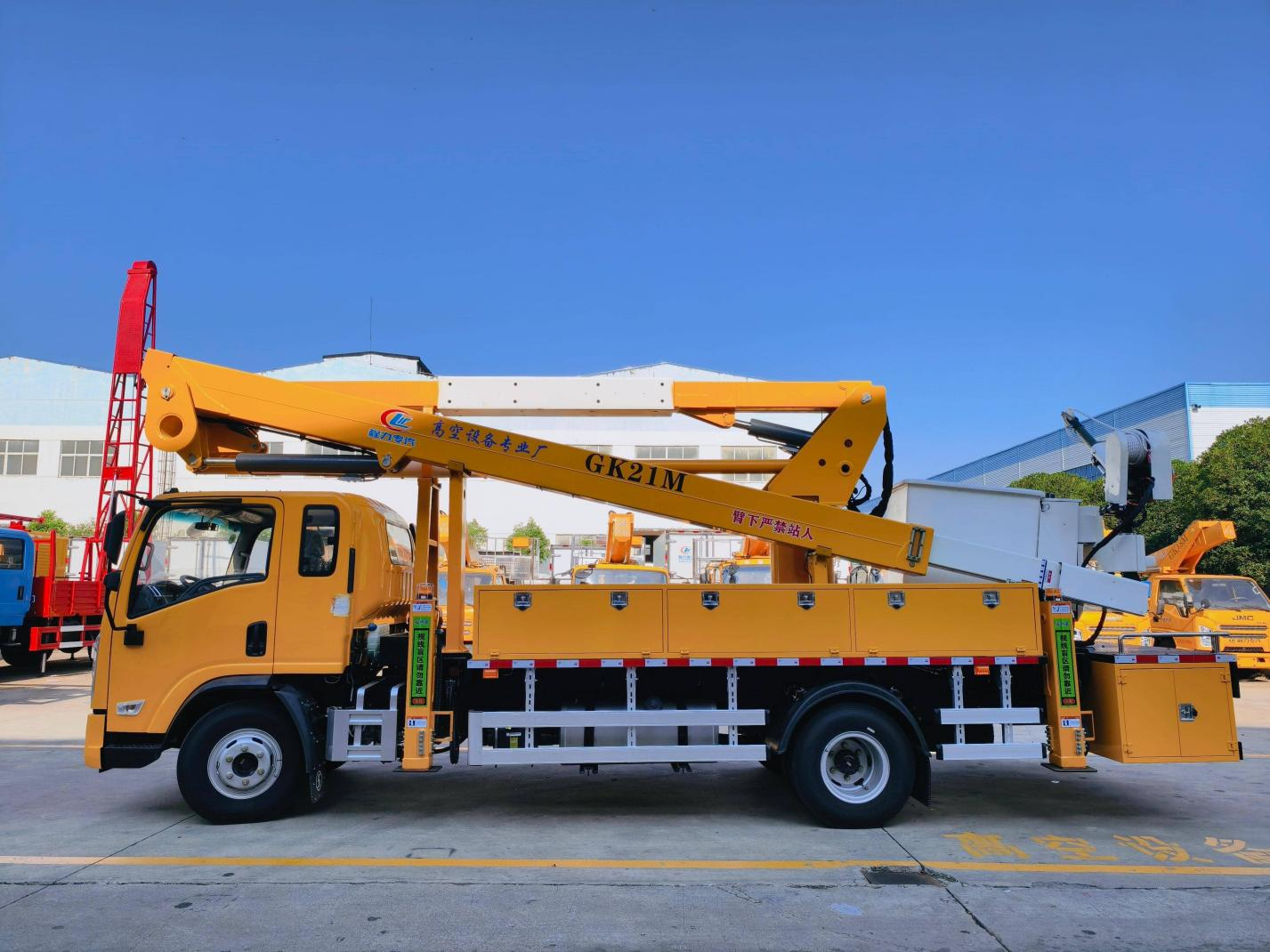

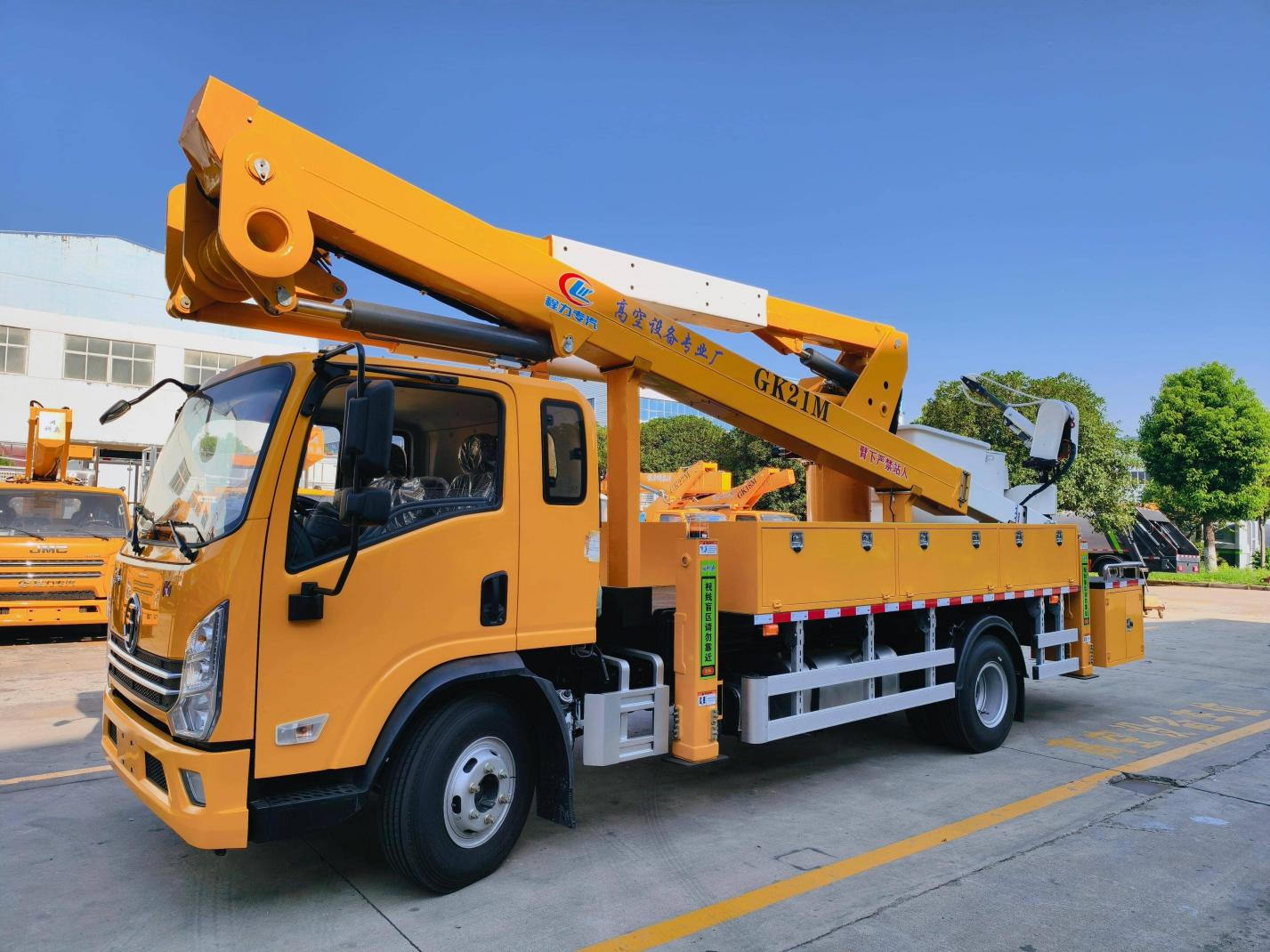

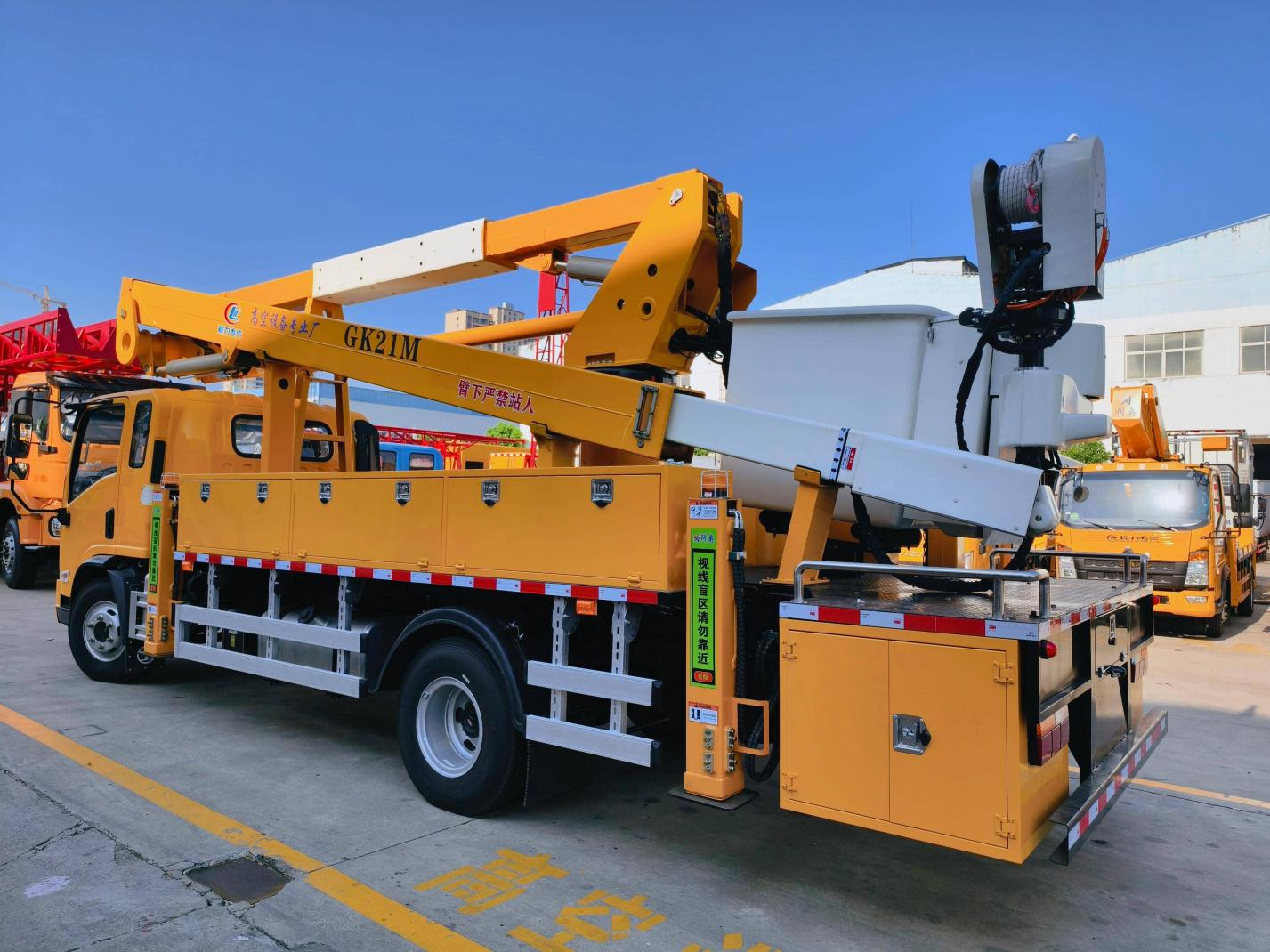

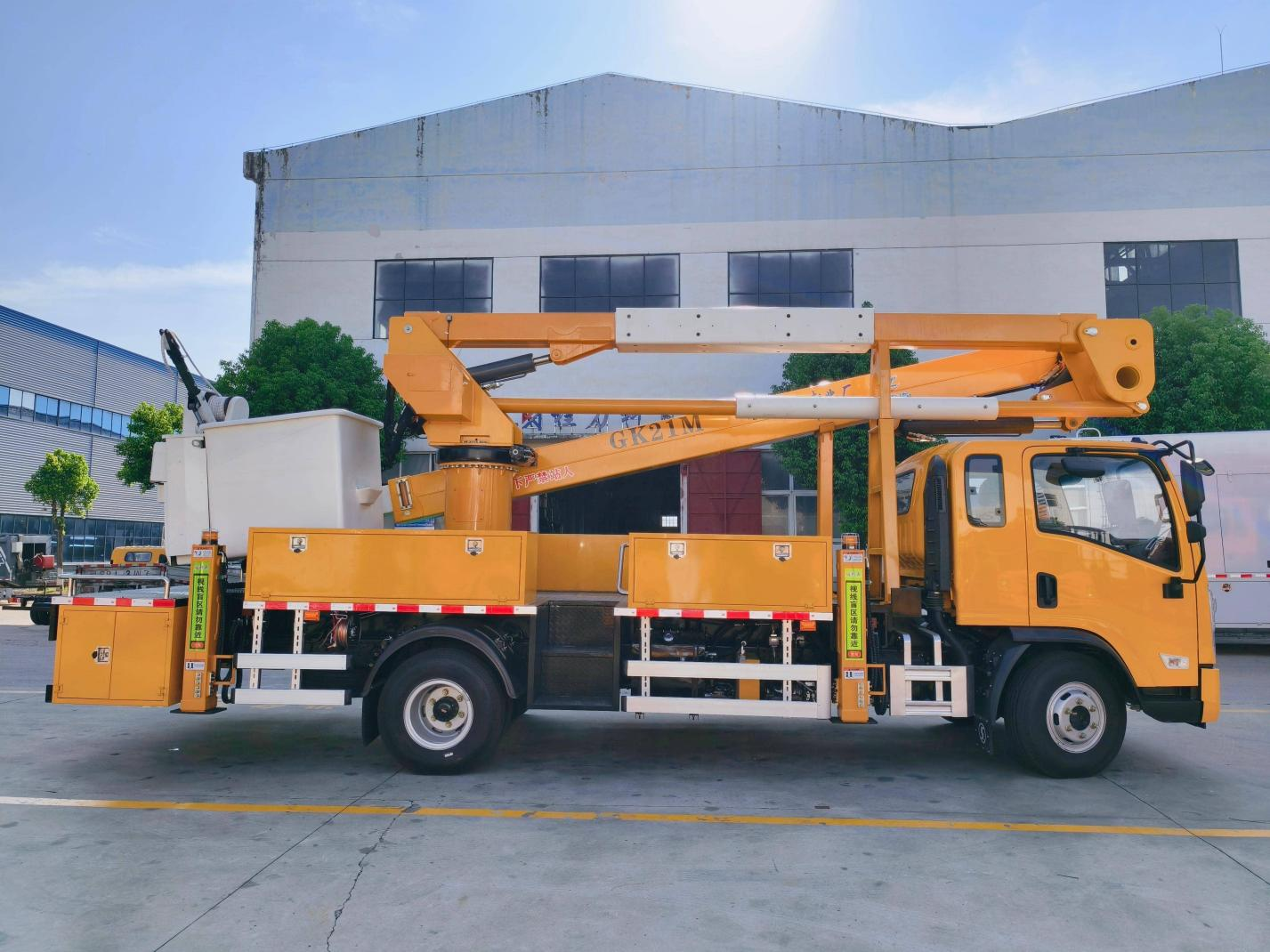

陕汽绝缘高空作业车 CLW5100JGKCDT型电力高空车
产品介绍
整车名称：程力威牌绝缘高空作业车
产品参数
整车公告参数
| 整车名称 | 程力威牌绝缘高空作业车 |
|---|---|
| 整车型号 | CLW5100JGKCDT |
| 车辆类型 | 陕汽21米绝缘高空作业车（中型黄牌） |
| 车身颜色 | 工程黄/黑/白 |
| 总质量(Kg) | 9850/10450 |
| 整备质量(Kg) | 9655 |
| 驾驶室准乘人数 | 3人（排半驾驶室） |
| 整车外廓尺寸(mm) | 8060/8310/8370×2450/2500×3200/3350/3430/3510 |
| 轴距(mm) | 4200 |
| 轴数/轮胎数 | 2轴 / 6条轮胎 |
| 轮胎规格 | 8.25R16LT 18PR |
| 钢板弹簧片数 | 10/9+7 |
| 最高设计车速(km/h) | 95 |
| 最小离地间隙(mm) | 215 |
| 接近角/离去角(°) | 19 / 9 |
| 整车标识配置 | 臂下严禁站人、视线盲区警示贴、车顶作业警示灯、双侧大容量防滑走台碳钢围栏、后置独立支腿操作台 |
底盘配置
| 底盘型号 | YTQ1111KK422 |
|---|---|
| 发动机型号 | WP3NQ160E61 |
| 排量/功率 | 2970ml / 118kW |
| 燃料/排放 | 柴油，GB17691-2018国VI |
| 驾驶室标配 | 排半驾驶室、原厂冷暖空调、方向助力 |
| 取力系统 | 变速箱直连取力器，动力输出稳定 |
| 通行优势 | 中型黄牌承载量大，21米大作业高度，侧方作业幅度可达13米，适合大面积电网、道路、园区高空带电运维作业 |
上装配置
| 绝缘作业斗配套 | 玻璃钢双层绝缘斗，45kV耐压内衬、防雨防护罩、进出防滑踏步；斗内支持发动机点火、熄火、紧急停止控制 |
|---|---|
| 操控系统布局 | 三处操作：作业斗操作台、转台操作台、车尾支腿操作台；3D多功能操作手柄，全液压比例无极调速，动作平稳无冲击 |
| 液压核心进口部件 | 进口绝缘油管、意大利双向/单向平衡阀、国产高压液压锁、法国IP67防水检测急停开关；伸缩臂油管封闭式工程拖链防护 |
| 绝缘臂防护设计 | 浮动滚轮导向支撑，降低臂体伸缩摩擦损耗，有效保护绝缘层，延长整机绝缘使用寿命 |
| 全套安全保护装置 | 上下车动作互锁、油缸止回缩装置、应急电动液压泵、多位置紧急停止按钮、整车水平状态检测仪、液压过载保护 |
| 储物与通行配套 | 整车两侧大容量密封工具箱，可存放绝缘杆、验电器、断线钳等电力检修工具；菱形滚花防滑走台、碳钢安全围栏 |
| 核心绝缘优势 | 加长1.0–1.5m绝缘预伸段，规避高压作业绝缘长度不足；整机通过45kV/60kV工频耐压、泄漏电流、额定载荷全工况检测，符合10-35kV不停电检修规范 |
| 适用作业场景 | 10–35kV高压电力线路不停电检修、变电站设备维护、道路路灯抢修、户外广告牌安装、城市高大乔木修剪；大作业幅度适配长距离市政电网、林场、主干道绿化养护 |
